RLT-Anlagen

Raumlufttechnische Anlagen mit Wärmerückgewinnung und Bedarfsregelung sorgen automatisch, zuverlässig und energieeffizient für hohe Raumluftqualität. Damit das auf Dauer so bleibt, ist die regelmäßige Inspektion und Wartung erforderlich.

Die meisten von uns verbringen rund 90 % ihrer Zeit in Gebäuden. Die Raumluftqualität spielt deshalb eine zentrale Rolle für das Wohlbefinden, die Gesundheit und die Leistungsfähigkeit. Ein entscheidender Faktor ist der Abtransport schadstoffbelasteter Raumluft und die Versorgung mit Außenluft, die im Idealfall gefiltert und in der kalten Jahreszeit vorerwärmt ist.

Ideal sind dafür Raumlufttechnische Anlagen, die regelmäßig inspiziert und gewartet werden. Bei der Inspektion wird unter anderem überprüft, ob Bedarf für Reinigungs- oder Wartungsarbeiten besteht. Es wird empfohlen, Anlagen mit Befeuchter mindestens alle zwei Jahre zu inspizieren, Anlagen ohne Befeuchter alle drei Jahre.

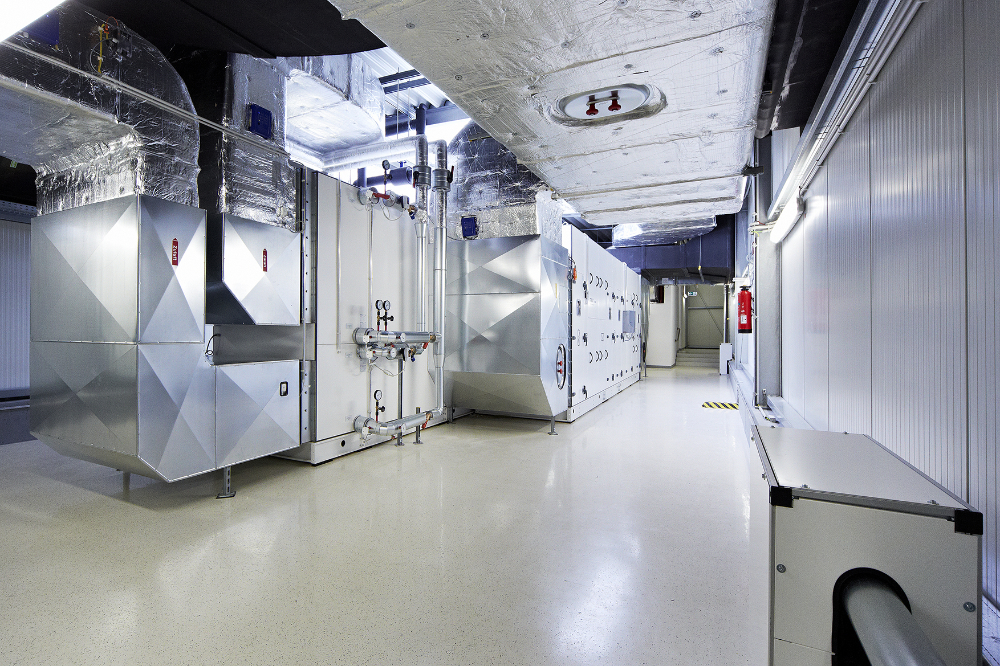

Raumlufttechnische Anlage
Bild: TROX SE

Warum reinigen?

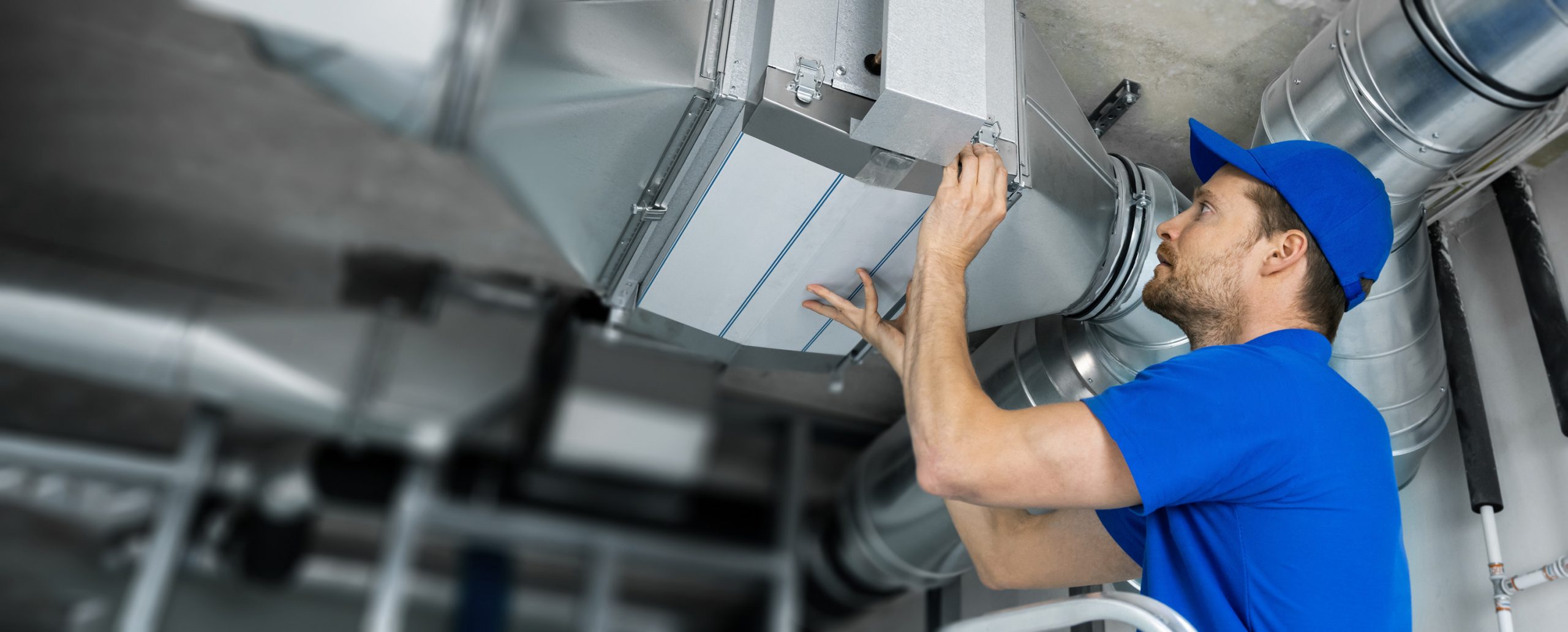

Mann führt Reinigung an Anlage durch
Bild: iStock/ronstik

Wirtschaftlichkeit

Die Reinigung von Raumlufttechnischen Anlagen (RLT-Anlagen) trägt zum wirtschaftlichen Betrieb bei. Bei regelmäßiger Inspektion lassen sich mögliche Verschmutzungen rechtzeitig aufspüren, sodass sie entfernt werden können, bevor die Effizienz des Lüftungssystems nachlässt oder der Energieverbrauch steigt.

Hygiene

Inspektion und bei Bedarf die Reinigung sind wichtig für den hygienischen Betrieb der RLT-Anlage und das Erreichen einer hohen Raumluftqualität.

Regelmäßiger Tausch der Zuluft-Filter beugt Verschmutzungen vor. Hierbei ist auf die Wahl der geeigneten Filterklasse gemäß DIN EN 16798-3 und VDI 6022 zu achten.

Lebensdauer der Anlage

Je regelmäßiger Lüftungsanlagen überprüft und gewartet werden, desto geringer ist der Aufwand für die Instandhaltung. Außerdem steigt die Lebensdauer der Anlage.

Brandschutz

Sauberkeit in Lüftungsanlagen verringert die Brandgefahr erheblich, ist also auch als vorbeugende Brandschutzmaßnahme unverzichtbar.

Vorteile für Betreiber

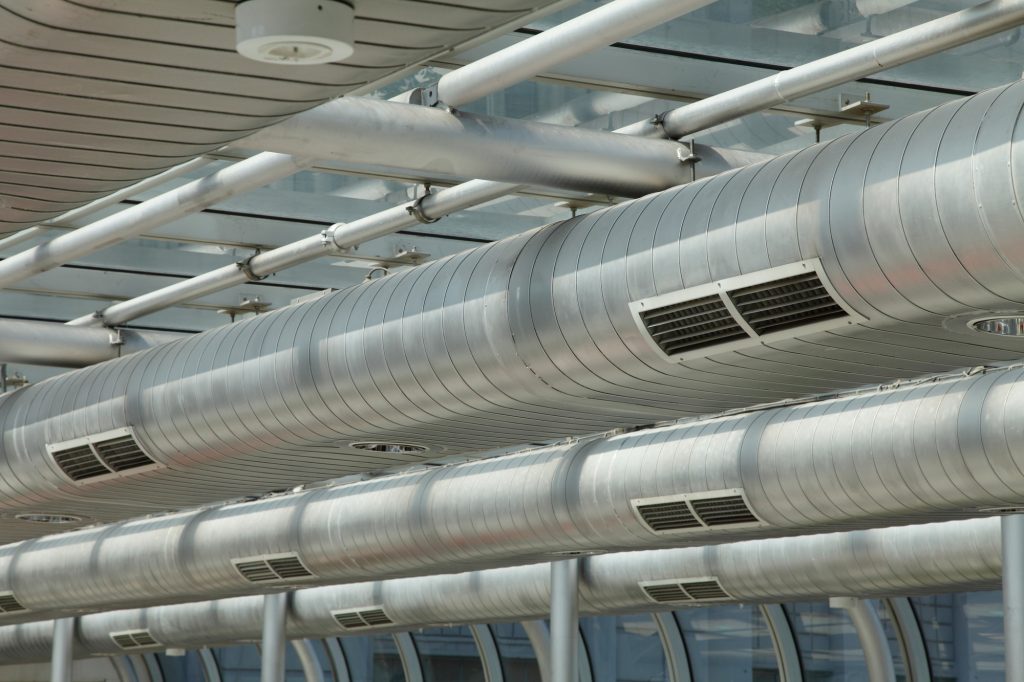

Luftkanäle in großem Gebäude
Bild: iStock/CraigRJD
  • Effizienz der Raumlufttechnischen Anlage bleibt erhalten.
  • Hohe Luftqualität fördert das Wohlbefinden und die Leistungsfähigkeit der Menschen in den Räumen.
  • Reinigung trägt dazu bei, die Hygiene der Luft dauerhaft zu erhalten.
  • Leistungsfähige RLT-Anlagen verringern das Risiko von Atemwegserkrankungen, die durch keimbelastete Aerosole übertragen oder durch Schadstoffe in der Luft verursacht werden.
  • An Arbeitsplätzen profitieren sowohl die Beschäftigten als auch die Arbeitgeber von guter Raumluftqualität, da Mitarbeiter bei guter Lüftung viel effizienter arbeiten und Schüler besser lernen.
  • Reduzieren der Brandgefahr durch saubere Anlagen.
  • Einhalten gesetzlicher Vorgaben: Arbeitsschutzgesetz, Arbeitsstättenverordnung, Betriebsstätten- und Versammlungsstätten-Verordnung
  • Höhere Energieeffizienz und längere Lebensdauer der Anlage
  • Geringere Betriebskosten; teilweise sind Einsparungen von 30 bis 50 % der Ventilatorleistung möglich.

Hinweise für Planer und Anlagenbauer

  • Wichtig ist, schon bei der Planung und Ausführung alle Anforderungen an Technik und Hygiene umzusetzen. Dazu gehört auch, eine ausreichende Zahl an Zugängen zum Kanalnetz so zu platzieren, dass die Reinigungsarbeiten möglichst einfach durchgeführt werden können. Wenn nachträglich Zugänge geschaffen werden müssen, entsteht zusätzlicher Aufwand, der unverhältnismäßig teuer werden kann.
  • Luftführende Oberflächen müssen gemäß VDI 6022 Blatt 1 mindestens „besenrein“ sein. Das bedeutet, dass keine lösbaren Verschmutzungen vorhanden sein dürfen, die mit einem Besen oder Staubsauger entfernt werden können.

Pflichten der Betreiber

Grundsätzlich gilt, dass durch Raumlufttechnische Anlagen eine gesundheitlich zuträgliche Raumluft zur Verfügung zu stellen ist. Hierfür verantwortlich sind die Betreiber bzw. Arbeitgeber. Arbeitgeber können die Verantwortung an einen Betreiber abgeben, z.B. an ein Facility Management Unternehmen.
Weitere Pflichten finden Sie hier (Link Regelwerke).

Reinigungsverfahren

Mann entnimmt Probe aus raumlufttechnischer Anlage
Bilder: BioStates GmbH

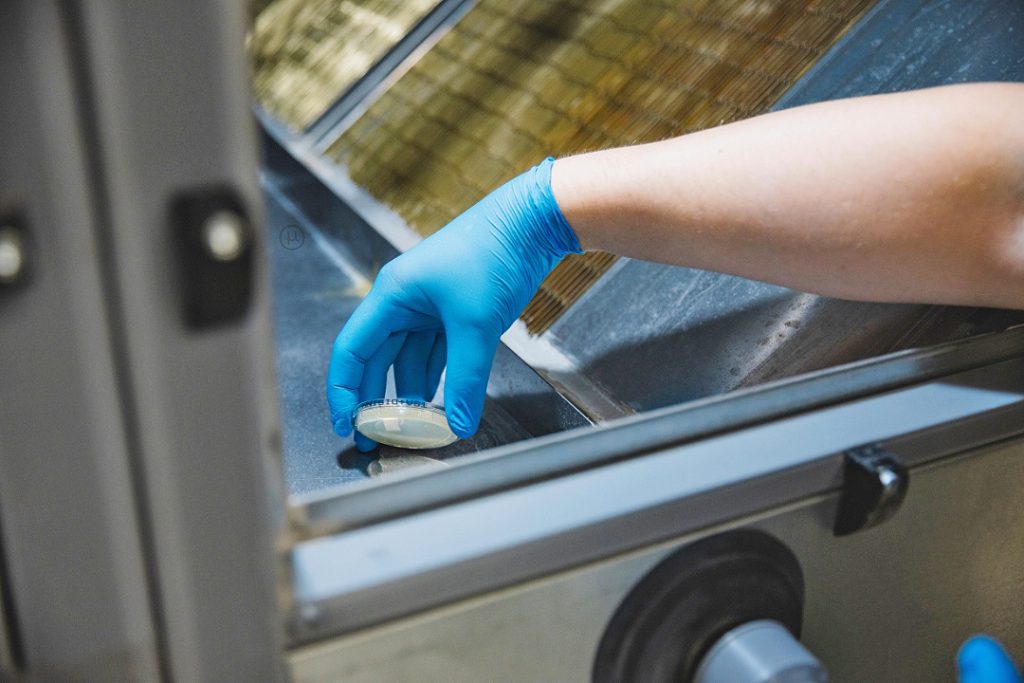

Mann entnimmt Probe aus raumlufttechnischer Anlage, Detail Petrischale

Bei der Inspektion von Raumlufttechnischen Anlagen wird überprüft, ob Reinigungs- oder Wartungsarbeiten erforderlich sind. Im Anschluss kann mit einer weiteren Beprobung der Erfolg der Maßnahme kontrolliert werden.

Raumlufttechnische Geräte

Raumlufttechnische Geräte sind gemäß VDI 6022 zu reinigen, um stark anhaftende Rückstände zu entfernen. Vor allem an Ventilatoren, Kühl- oder Heizregistern sowie weiteren Wärmeübertragern ist eine trockene Reinigung oder auch technische Reinigung, wie sie bei der Wartung durchgeführt wird, im Sinne der VDI 6022 nicht ausreichend.

Luftkanäle

Im Allgemeinen werden besenreine Kanäle gefordert. Dafür ist eine Trockenreinigung ausreichend. Möglich sind mechanische Reinigungsverfahren mit rotierenden Bürsten oder fahrenden Robotern, die Reinigung mit Druckluft oder bei begehbaren Kanälen und Rohren ein manuelles Reinigungsverfahren.
Im Einzelfall kann auch die Reinigung mit Trockeneis sinnvoll sein.

Für Prozessabluftanlagen sind die genannten Reinigungsverfahren ebenfalls möglich. Hierbei ist von Fall zu Fall zu unterscheiden und ein Fachunternehmen zur Beratung heranzuziehen.

Wärmeübertrager

Bei indirekter adiabatischer Kühlung sind die Wärmeübertrager chemisch zu reinigen.

Wasser für die Kühlung oder Luftbefeuchtung

In technischen Systemen wie Verdunstungs­kühlanlagen, Anlagen mit direkter oder indirekter adiabater Kühlung, und Raumlufttechnischen Anlagen (RLT-Anlagen) wird häufig Wasser als Kühl- oder Befeuchtungsmedium eingesetzt. Es ist wichtig, dieses Wasser richtig zu behandeln, um zu verhindern, dass sich gesundheitsschädliche Mikroorganismen, vor allem Legionellen, stark vermehren.

Bedeutung der Wasserqualität

Folgende Probleme wirken sich negativ auf die Effizienz von RLT-Anlagen aus:

  • Mikrobielles Wachstum muss vermieden werden, sonst kann ein idealer Nährboden entstehen, beispielsweise für Legionellen. Zum anderen führt Biofilm zur Minderung der Kühlleistung, wodurch mehr Energie eingebracht werden muss.
  • Korrosion kann viele Gründe haben. Wasserkonditionierung wirkt einigen der Ursachen entgegen. Sie beugt somit Anlagenschäden vor und trägt zu langjährigem Betrieb bei.
  • Ablagerungen wie Kalk, Schlamm oder Rost können die Kühlleistung und Energieeffizienz mindern. Vorbeugende Maßnahmen fördern also den energieeffizienten Betrieb einer RLT-Anlage. Darüber hinaus wirken Sie dem Entstehen eines Nährbodens für Mikroorganismen entgegen.

Gute Wasserqualität sicherstellen

Sauberes Wasser
Bild: iStock/Avesun

Neben durchdachter Planung und dem Einsatz passender Technik, z. B. Enthärtungsanlagen und Umkehrosmose, sind Instandhaltung und regelmäßige Reinigung bzw. Desinfektion der wasserführenden Systeme ausschlaggebend. In bestimmten Fällen kann auch eine Konditionierung des Wassers mit Biozid, Korrosionsschutz oder Härtestabilisierer ratsam sein. Auch regelmäßige Wartung der Anlagentechnik sowie Beprobung der Wasserparameter ist zu empfehlen.

Welche gesetzlichen Vorschriften gelten in Deutschland?

Im Hinblick auf die Wasserqualität in Raumlufttechnischen Anlagen ist die VDI 3803-1 „Raumlufttechnik – Bauliche und technische Anforderungen – Zentrale RLT-Anlagen“ zu beachten.

Informationen zur Reinigung und Desinfektion von Verdunstungskühlanlagen (nicht in RLT-Anlagen eingebaut, z. B. Kühltürme) sind im Menüpunkt „Rückkühler“ zu finden.

Regelwerke

Der FGK Status-Report 1 „Raumlufttechnische Anlagen – Instandhaltung, Reinigung“ stellt die Bedeutung der Hygiene und Funktionstüchtigkeit in RLT-Anlagen dar.

Der folgende Abschnitt enthält eine Auflistung von Regelwerken, die im Zusammenhang mit der Reinigung und Instandhaltung von RLT-Anlagen relevant sind.

Unternehmen

Die hier genannten Unternehmen sind im Bereich Reinigung und Instandhaltung Raumlufttechnischer Anlagen tätig. Mit einem Klick auf den entsprechenden Button können Sie die Auswahl auf ein Bundesland beschränken. Informationen zur Zertifizierung von Fachunternehmen der Instandhaltung und Reinigung enthält der Status-Report 13.
